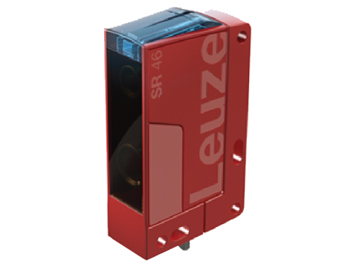

Инновационная серия датчиков RK46C-VarOS
![](/upload/iblock/ede/edea1a8664347236fae31dfe02b5e5c1.jpg)
Описание изделия:

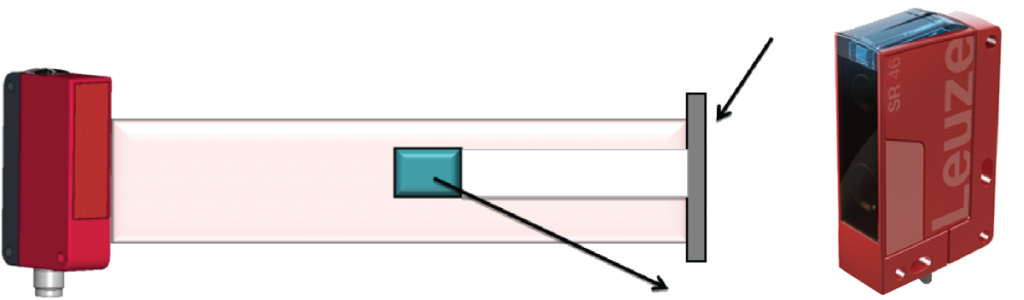

RK46C-VarOS – это универсальный датчик рефлекторного типа в стандартном корпусе, имеющий два уровня чувствительности и обладающий инновационной оптикой в виде вертикальной ступенчатой линзы, выполненной из специального материала. Благодаря этой линзе RK46C-VarOS вместо обычного светового пятна формирует полосу света ÷40-60 мм в вертикальной плоскости, которая позволяет надежно определять наличие объектов любой неправильной формы. В отличие от обычных датчиков, способных определять наличие объекта выборочно в определенной точке, RK46C-VarOS «видит» их во всей полосе излучаемого им света.

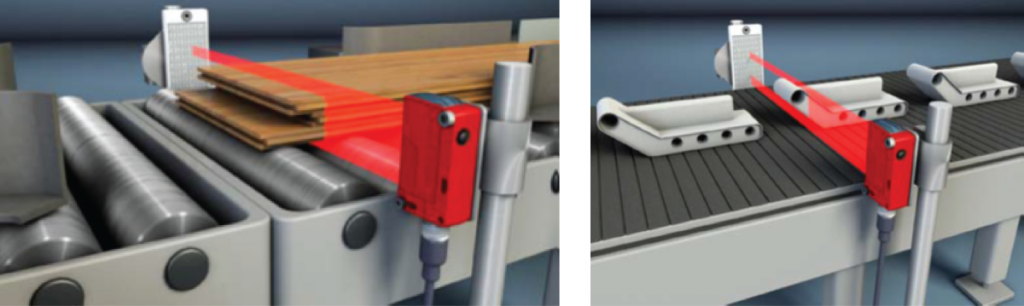

Датчики этой серии являются универсальными и могут применяться практически во всех отраслях промышленности, однако наибольшее распространение они получили в сфере упаковки и внутренней логистики предприятий на транспортировочных линиях, а также на этапах расфасовки и хранения продукции.
Функциональные возможности датчика RK46C-VarOS сравнительно с обычными датчиками:
- постоянная рабочая готовность системы благодаря использованию функции автоматического контроля загрязненности оптики ALC при использовании в неблагоприятных условиях внешней среды;
- простота настройки при помощи функции обучения и двух уровней чувствительности, а также тонкая подстройка easytune для различных степеней разрешения: в зависимости от величины распознаваемого объекта – 8 или 12 мм – полоса света имеет два уровня настройки в вертикальной плоскости – от 40 до 60 мм, что позволяет гарантированно обнаруживать объекты в пределах рабочего расстояния датчика (5 м) на одном из этих двух уровней (см. примечание);
- надежное распознавание объектов различных размеров и форм, изготовленных из различных материалов, или имеющих разнородные поверхности, в том числе перфорированные, решетчатые, ячеистые, а также с отверстиями и открытыми полостями;
- возможность одновременного использования двух датчиков с одним рефлектором без опасности наложения сигналов (например, при необходимости распознавания одновременно находящихся на конвейере объектов различного размера) за счет применения технологии подавления внешнего света A2LS;
- совместимость посадочных мест датчиков RK46C-VarOS с датчиками предыдущей серии и основных конкурентов – Sick WL27 и P+F RLG28;

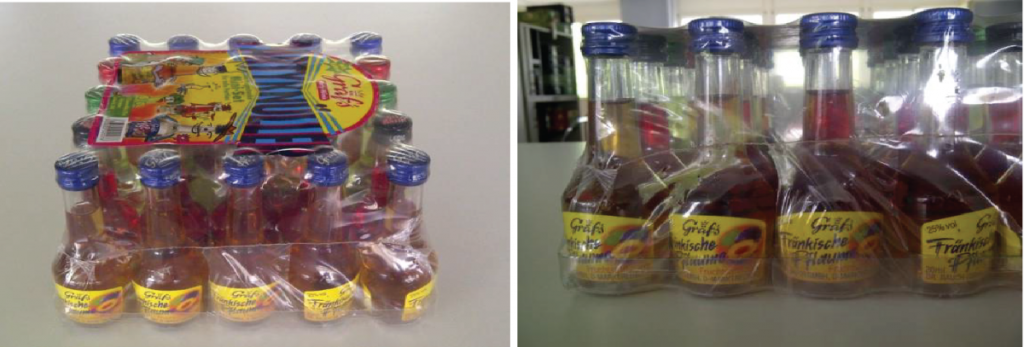

- надежное распознавание объектов в стрейч-плёнке и целлофане.
Преимущества использования датчиков RK46C-VarOS на производстве:
- простота установки и настройки датчиков на линии за счет видимой полосы красного света и совместимости посадочных мест;
- применение датчика во многом аналогично применению малоразмерных световых барьеров, однако значительно меньший по габаритам стандартный корпус RK46C, а также отсутствие необходимости в специальных креплениях и отражателях делают эти датчики более практичными и гибкими в применении;
- там, где ранее использовались дорогостоящие световые завесы или несколько различных типов датчиков, сейчас достаточно нового RK46C-VarOS, который не требует дополнительной настройки при смене контролируемых объектов на конвейере; ранее для выполнения этой задачи использовалось большое количество различных датчиков, а также требовались значительные трудозатраты квалифицированного персонала по их установке и настройке;
- специальная оптика с функцией контроля степени загрязнённости и автоматической регулировкой уровня сигнала позволяет значительно увеличить межсервисные интервалы и даже в неблагоприятных производственных условиях сократить трудозатраты операторов и достичь экономии на производстве;

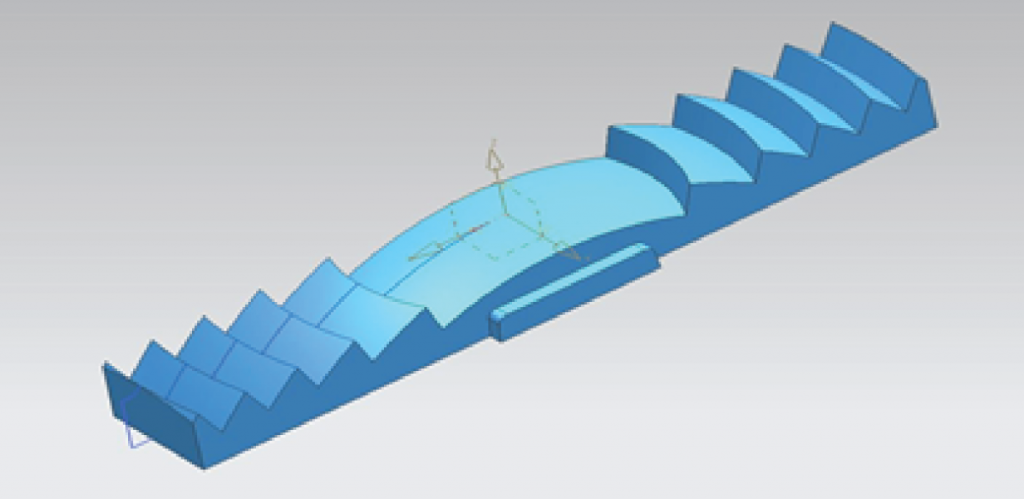

Уникальная линза, выполненная из специального материала
- прекрасная видимость диодов самоконтроля датчика со всех сторон;
- использование стандартных рефлекторов;
- сокращение количества датчиков, использующихся для обнаружения объектов различных размеров и форм, за счет высокой функциональной гибкости (универсальности), достигаемой применением в одном датчике двух легко настраиваемых уровней обнаружения; снижение номенклатуры датчиков на производстве и, как следствие, уменьшение объема складских запасов;
- ценовая выгода за счет новейшей технологии интегральных схем прикладной ориентации ASIC и применения в производстве RK46C-VarOS большого количества стандартных деталей предыдущих серий, благодаря чему цена новых датчиков находится на уровне прежней серии RK46B.
Технические характеристики:
- рабочее расстояние (обнаружения в полосе света 40-60 мм) – до 5 м;
- время реагирования датчика - 2 мс, частота переключения - 250 Гц;
- возможность переключения на объекты распознования темный/светлый;
- функция активного подавления внешнего света A2LS;
- функция автоматической подстройки чувствительности ALC;
- два уровня чувствительности для определения объектов разных размеров – функция обнаружения по размеру объекта (уровню чувствительности) – более 12 мм или 8 мм;
- подключение – резьбовое М12 или кабельное;
- рабочий диапазон температур от -400С до +600С;
- класс защиты IP 67 или IP 69K и тестирование ECOLAB.
Заключение:
Таким образом, использование RK46C позволяет снизить номенклатуру датчиков на производстве, уменьшить объем складских запасов, датчики не требуют дополнительной настройки при смене контролируемых объектов на конвейере, специальная оптика позволяет значительно увеличить межсервисные интервалы и даже в неблагоприятных производственных условиях обеспечивает значительный экономический эффект. Благодаря использованию двух уровней чувствительности датчик RK46C легко и надежно распознает объекты разных размеров и форм.
Настраиваемые уровни чувствительности датчика и функция автоматической подстройки чувствительности ALC гарантируют постоянную и качественную работоспособность системы в условиях загрязненности или часто меняющейся среды функционирования – надежно определяются даже объекты, обернутые прозрачной пленкой или целлофаном. Применение специальной линзы, образующей полосу света, обеспечивает надежное фиксирование объектов на двух уровнях размера объектов – 6 и 12 мм. Использование в технологии производства RK46C деталей предыдущих серий и его совместимость со стандартными монтажными креплениями существенно облегчают процесс установки новых датчиков на линии и экономят значительные средства.
Примечание: функция настройки чувствительности также используется в схожих датчиках Sick и P+F (обучающая кнопка), однако для обнаружения объектов разных размеров они должны использовать различные датчики, тогда как RK46C-VarOS производства Leuze electronic справляется с этой задачей самостоятельно.
